①測量液體流量計安裝位置

◆測量液體流量計應安裝在干燥通風處，通常應避免安裝在易積水的地方。

◆測量液體流量計應盡量避免日曬雨淋，露天安裝時，應有遮擋雨水和防曬設施。環境溫度在-20C~+60C之間。

◆測量液體流量計應避免安裝在溫度變化很大的場所和受到設備的高溫輻射，若必須安裝時，須有隔熱通風的措施。

◆測量液體流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風及防腐措施。

◆測量液體流量計安裝場所盡可能避免強烈震動，如管道振動大，在測量液體流量計兩邊應有固定管道的支架。

◆具有IP68(水下3米)防護等級的測量液體流量計傳感器部分可以放置在水中；防護等級為IP65的測量液體流量計不可浸入水中。

②避免磁場干擾

測量液體流量計不要安裝在容易引起電磁干擾的電動機、變壓器或其他動力電源附近。測量液體流量計不要安裝在變頻器附近或從變頻器配電柜取電，避免干擾。

③直管段長度

為確保流量計測量精度，建議應保證傳感器上游管段長度至少應為5倍管徑(5D)，下游直管段長度至少應為3倍管徑(3D)。

④維修空間

為了安裝、維護、保養方便，在測量液體流量計周圍需有充裕的安裝空間。

⑤對工藝上不允許流量中斷的管道

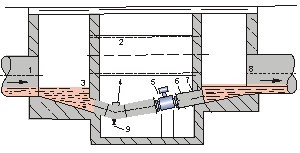

在安裝測量液體流量計時應加設旁路通管和清洗口，如圖所示，這種裝置可在流量計退出使用的情況下，保證設備系統連續工作。

⑥測量液體流量計的支撐

不要孤立的安裝測量液體流量計在自由震動的管道上，應該使用一個安裝底座來固定測量管。當測量液體流量計需在地下安裝時，進、出兩端管道均應設置支撐物， 并在流量計上方安裝金屬防護板。
